Datalogic

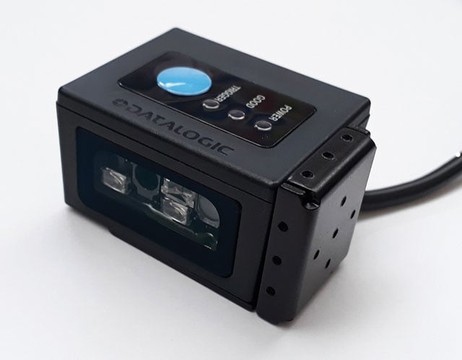

Lecteurs Datalogic DSM0421

UGS :

DSM0421

The Datalogic DSM0421 is a USB-interfaced fixed mount 2D imager configured with a WVGA sensor and supplied with a 50 cm cable, weighing 4.62 oz in a black high-impact resin enclosure. Rated IP54 for particulate and water sealing, the housing also resists cleaning solvents and disinfectant solutions, making it suitable for healthcare, lab, retail self-checkout and access control installations. A 4-Dot aimer with center cross supports targeted scanning, while Datalogic's Green Spot technology and an integrated beeper provide good-read feedback. Scan modes include Autosense and software triggering, and maximum resolution reaches down to 2 mils. Symbology coverage spans all standard 1D linear codes, 2D formats including Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode and China Han Xin Code, stacked codes including PDF417 and MicroPDF417, and multiple postal code formats. Mounting hardware is included and supports attachment from all sides of the unit at any angle, simplifying embedded integration for system designers.
Les prix n’ont pas pu être mis à jour.
Description
ico-plus ico-minus
The Datalogic DSM04XX Fixed Scan Module is a compact, fixed-mount area imager designed for system integrators and OEM engineers who need reliable, high-performance 1D and 2D barcode scanning embedded within larger equipment or installations. Its small footprint makes it particularly well suited for space-constrained applications across retail self-checkout, healthcare lab equipment and service kiosks, manufacturing work-in-process stations, and transportation and logistics access control or ticket-reading systems. The imager reads the full range of 1D linear codes, 2D symbols including Data Matrix and QR Code, stacked codes, and postal codes, while USB and RS-232 interface options enable straightforward plug-and-play integration across multiple platforms. An IP54-rated, high-impact resin enclosure resistant to cleaning solvents and disinfectant solutions ensures dependable performance in demanding environments, and Datalogic's patented Green Spot technology delivers instant visual good-read confirmation.

Caractéristiques principales

  • Robuste: Industrial

  • connectivité: Corded

  • Connexion: USB

  • Capacité de numérisation: 2D, Imager

Spécifications techniques
ico-plus ico-minus
Technical Information
Connectivity Technology Cable
Scanning Capability
  • 1D
  • 2D
Barcode Symbology Supported 1D / Linear Codes:
  • All standard 1D codes
  • UPC/EAN/JAN
  • P2 / P5 add-ons
  • Code 39
  • Italian Pharmacode 39
  • Code 128
  • C128 ISBT
  • I 2 of 5
  • Standard 2 of 5
  • Interleaved 2 of 5
  • Industrial 2of 5
  • Datalogic 2of5
  • IATA
  • Code 11
  • Codabar
  • ABC Codabar
  • EAN 128
  • Code 93
  • MSI/Plessey
  • RSS-14
  • BC412
  • Databar Limited
  • Databar Omnidirectional
  • Databar Expanded
  • IATA
  • Trioptic
  • Matrix 2/5
  • Telepen. Composite codes CC-A
  • CC-B and CC-C
2D:
  • Aztec Code
  • China Han Xin Code
  • Data Matrix
  • MaxiCode
  • Micro QR Code
  • QR Code
Postal Codes:
  • Australian Post
  • British Post
  • China Post
  • IMB
  • Japanese Post
  • KIX Post
  • Korea P
Stacked Codes:
  • EAN/JAN Composites
  • GS1 DataBar Composites
  • GS1 DataBar Expanded Stacked
  • GS1 DataBar Stacked
  • GS1 DataBar Stacked Omnidirectional
  • MacroPDF
  • MicroPDF417
  • PDF417
  • UPC A/E Composites
Image Sensor Type Imager
Interfaces/Ports
Host Interface USB
Physical Characteristics
Form Factor Fixed Mount
Product Color Black
Weight (Approximate) 4.62 oz
Documents
ico-plus ico-minus
Document produit dsm04xx.pdf MOD-DSM04XX
Questions fréquemment posées
ico-plus ico-minus
Quelles interfaces hôtes le module de scan fixe Datalogic DSM04XX prend-il en charge ?
Le DSM04XX prend en charge les interfaces USB (HID-KBD, COM, OEM et Composite) et RS-232, avec des modèles multi-interface disponibles qui offrent à la fois USB et RS-232 via un connecteur RJ-45, permettant une installation plug-and-play sur plusieurs plateformes.
Quelles symbologies de codes-barres le module de scan fixe Datalogic DSM04XX peut-il lire ?
Il lit une large gamme de codes linéaires 1D, y compris le Code 39, le Code 128, UPC/EAN/JAN et Codabar ; des codes 2D tels que le Code QR, Data Matrix, Aztec Code et MaxiCode ; des codes postaux tels que le service postal australien et IMB ; et des codes empilés, y compris les familles PDF417, MicroPDF417 et GS1 DataBar.
Quelle est la classification de protection contre l'intrusion et la plage de température de fonctionnement du module de scan fixe Datalogic DSM04XX ?
Le DSM04XX a une classification IP54 pour la protection contre les particules et l'eau et fonctionne dans une plage de température de -20 à 50°C (-4 à 122°F).
Pour quelles industries et applications le module de scan fixe Datalogic DSM04XX est-il conçu ?
Il est adapté pour le libre-service en magasin, les vérificateurs de prix et les lecteurs de billets ; le contrôle d'accès dans le secteur de la santé, les kiosques de services et les équipements de tests de laboratoire ; le travail en cours de fabrication et le contrôle d'accès ; ainsi que les applications de transport et de logistique, y compris la lecture de billets et de passeports, avec un support supplémentaire pour la robotique et les AGV dans tous ces secteurs.
Comment le champ de vision diffère-t-il entre les variantes du module de scan fixe Datalogic DSM04XX ?
Le DSM0421 (WVGA) offre un champ de vision de 40°H x 26°V, le DSM04X2-DL (Mégapixel) fournit 42°H x 32°V, et le DSM04X2-WA (Mégapixel Grand Angle) offre la couverture la plus large avec 52°H x 40°V.
Quelle garantie et quels outils logiciels sont inclus avec le module de scan fixe Datalogic DSM04XX ?
Le DSM04XX est livré avec une garantie usine de 3 ans et est pris en charge par l'utilitaire de démonstration et de configuration DESP ainsi que par l'outil de configuration Datalogic Aladdin, avec un support des systèmes d'exploitation Windows, Linux et Android.
